菲涅尔区计算

菲涅尔区计算:R = 根号(波长*某点到一端距离*某点到另一端距离/两端之间距离)

中心区域计算:R = 根号(波长*两端距离) / 2

菲涅尔区影响:视距条件下,无线信号无遮挡地在发信端与接收端之间直线传播,这要求在第一菲涅尔区(First Fresnel zone)内没有对无线电波造成遮挡的物体,如果条件不满足,信号强度就会明显下降。菲涅尔区的大小取决于无线电波的频率及收发信机间距离,保证系统正常通信,收发天线架设的高度要满足使它们之间的障碍物尽可能不超过其菲涅尔区的20%,否则电磁波多径传播就会产生不良影响,导致通信质量下降,甚至中断通信

菲涅尔区示例:例如在海上通信,通信双方高度相同,频率为2.4GHz,通信距离7Km,海浪的高度为2米,那么天线架设的高度要大于L=2+14.790=16.790m

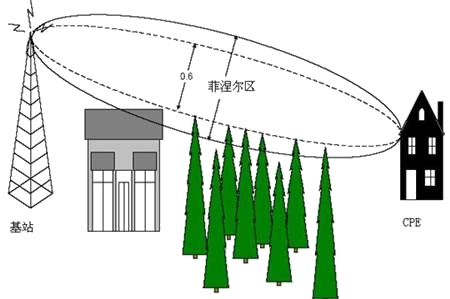

菲涅尔区图示

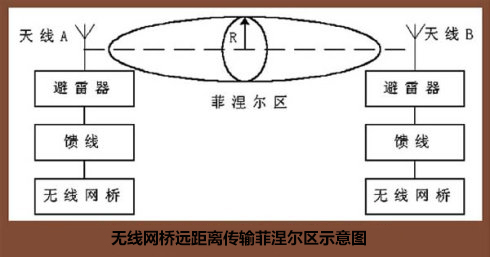

菲涅尔区图示 无线网桥远距离传输菲涅尔示意图


频率: 兆赫兹(MHz)
距离: 千米(Km)

菲涅尔区半径
天线最小高度

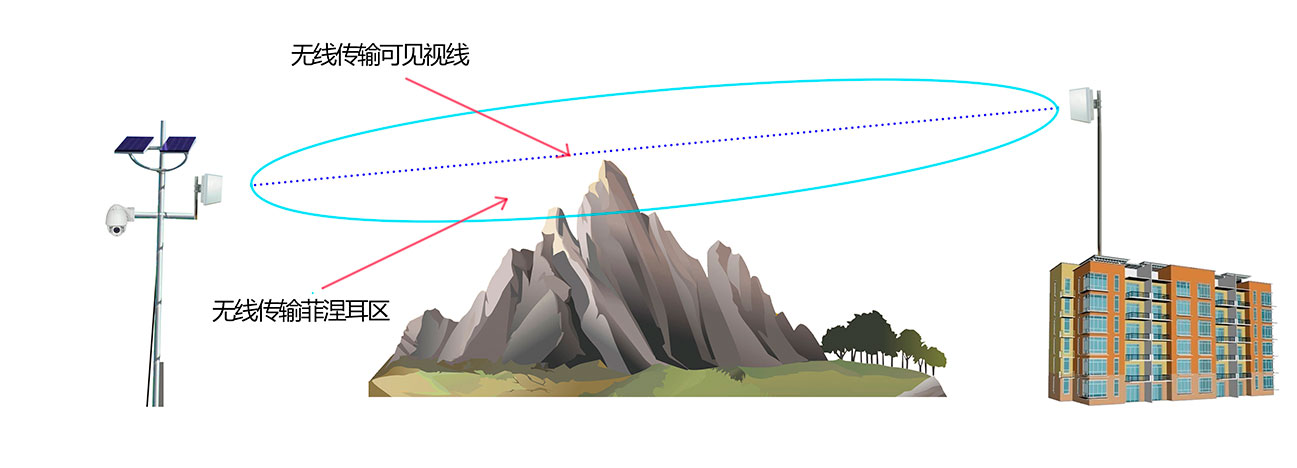

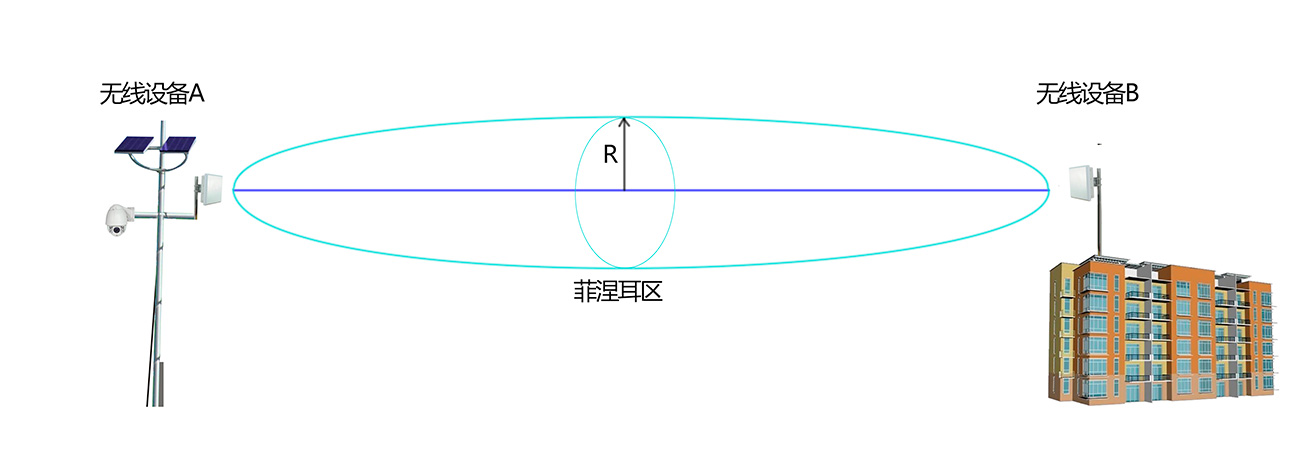

菲涅尔区图示1 菲涅尔区图示2
