惠州-深圳SF-6502系列远距离高低点拉距
测试报告
1. 目的
本次测试SF-6502系列单兵(数量:2台1W功率),为客户项目进行演示测试.实际运用时可选2W功率。
2. 范围
本文阅读对象建议为研发、产品、生产和市场销售等公司内部工作人员。
3. 测试项目
SF-6502型MESH自组网单兵:中心频率为1.44GHZ,选择高低两点,进行远距离定点测试;
4. 测试环境
4.1 测试时间地点
测试时间 :2023.7.3
高点:惠州市十里银滩酒店(20km拉锯测试为26楼,预计高度为80m;30km拉锯测试为31楼,预计高度为100m)。
低点:深圳湾沿海公路,分别选取20KM,排仔,30Km,杨梅坑鹿咀码头。
4.2 测试环境
雷电暴雨天气,海面有雾;
4.3 测试现场搭建
a)20km拉距测试现场
在高点和低点分别架设设备,20km两点测试高点放置于酒店26楼阳台,低点接车载吸盘天线,测试采用全向玻璃钢天线,天线增益5dBi;

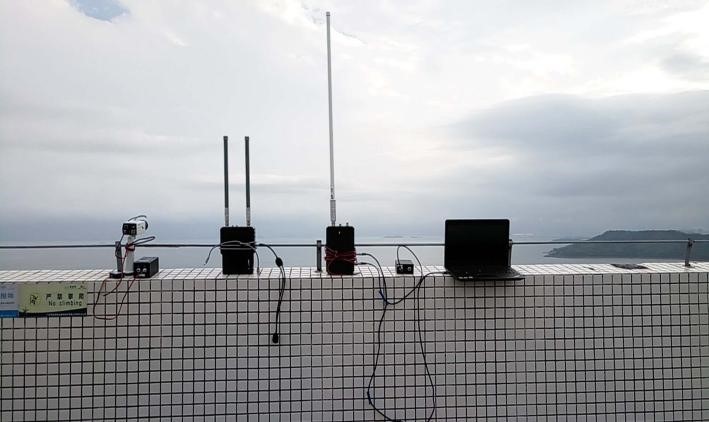

(图1 20km高点固定点架设位置)
b)30km拉距测试现场
在高点和低点分别架设设备,30km两点测试高点放置于酒店31楼楼顶,低点接车载吸盘天线,测试采用全向玻璃钢天线,天线增益5dBi;

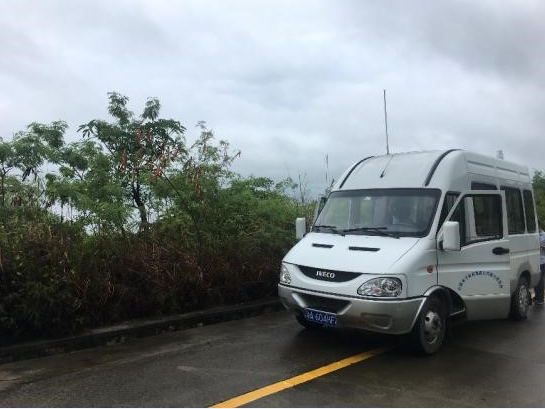

(图2 30km高点固定点架设位置) (图3 30km低点移动点架设位置)
5. 测试详情
5.1 测试准备
a)测试设备参数
序号 | 型号 | 频段(MHz) | 天线(dbi) | 发射功率(w) | 备注 |
1 | SF-6502 | 1400 | 5 | 1 |

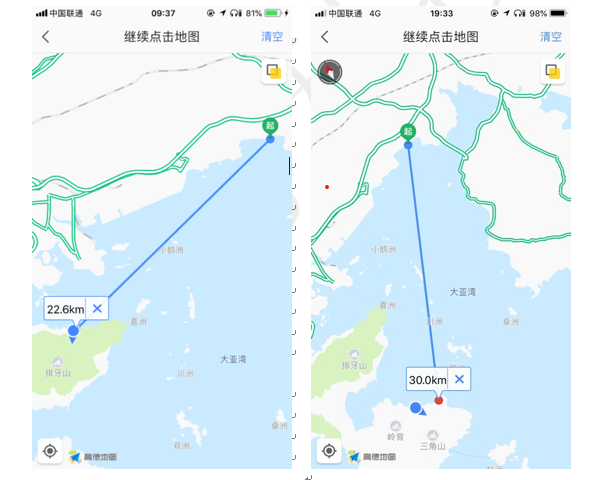

b)本次演示实际现场测试距离如下图所示:
5.2 SF-6502测试

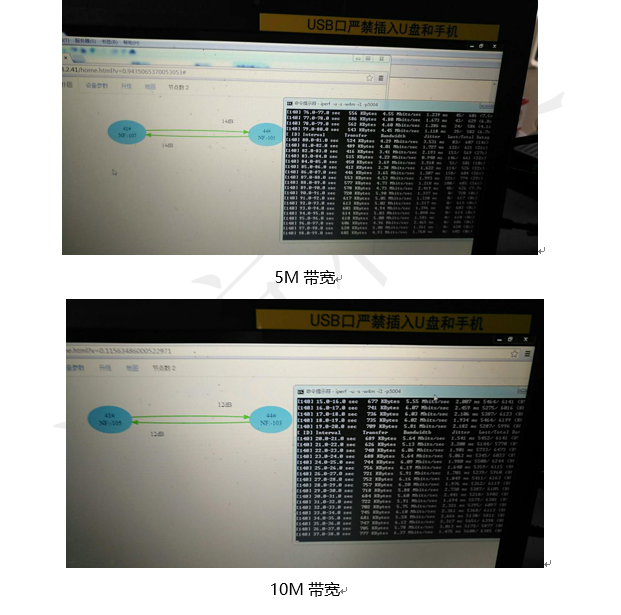

a)20km处,设备高低点测试数据如下:
序号 | 带宽(MHz) | 底噪 | 信噪比 | 单向灌包吞吐量Mbps | 备注 |
1 | 5 | -107 -105 | 14 | 4.5 | |
2 | 10 | -105 -103 | 12 | 6 |

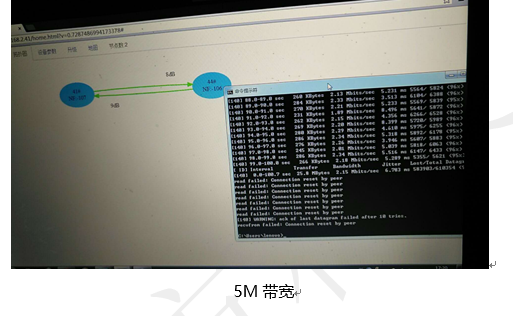

b)30km处,设备高低点测试数据如下:
序号 | 带宽(MHz) | 底噪 | 信噪比 | 单向灌包吞吐量Mbps | 备注 |
1 | 5 | -107 -106 | 9 8 | 2.15 | 雷电暴雨 |
6. 测试结论
1) 设备可实现30km远距离视频传输,详细测试参数见正文。
2) 整个测试过程中,30km处测试均在暴雨环境下进行,对设备的环境适应性要求高,且暴雨带来大的雨衰;
3) 测试采用全向天线,因雷电大雨环境及测试时间问题,未进行定向天线测试。
4) 如需高带宽传输请用2W功率的设备配合大增益的天线即可。
