产品简介:SF5017高功率室外型无线网桥,传输距离在2-3公里范围传输带宽可达60-80Mbps,应用的过程中不仅支持一对一传输,而且还可以支持一对多传输。广泛应用于建筑工地、森林
SF-5017CH经济型MIMO无线网桥内置17dBi双极化定向天线,支持802.11a/n协议,空中速率理论可达300M。点对点传输距离可达3km,实测传输带宽接近100Mbps。 是一款经济型5.8G无线传输设备。
该设备工作于5G频段, 信道资源丰富,具备极佳的频谱效率,抗干扰能力强,拥有先进的优先级控制,完美支持音视频及网络数据的传输。该设备支持中英文界面,操作简单,去掉了繁琐的操作方式,使调试更加快捷方便,有利于快速部署,非常适合工程技术人员的快速上手。供电采用DC24V宽电压输入设计,而且设备实际功耗<10W,在野外无市电的情况下可灵活搭配蓄电池、太阳能、风能等多种供电方式进行工作。
产品特点:
● 支持IEEE 802.11a/n
● Atheros 560MHz 处理器
● 高达26dBm(400mw)输出功
● 高达 300Mbps 接口传输数据(理论值)
● 高灵敏度接收
● 内置17dBi@5GHz双极化天线
● 支持天线信号校准
● 长距离传输支持距离可调
● 支持PoE供电
● 防水保护设计
企业之间的信息传递--在大型企事业单位之间的厂房、办公楼之间的网络连接,由于场地的扩展需要新增厂房仓库,这些建筑之间的跨越比较大,不方便走线或需要很多协调工作,在这里高带宽无线信息的传递可以迅速解决这些问题。在很多情况下,有线的线路是很难铺设的,如:历史悠久的建筑、旧的建筑、开阔的区域、繁忙的街道、难以布线的环境大型机械较多的建筑工地、矿区、隧道、山区、无人区、江河、风景名胜区域、油田等等环境,不方便架线,但是又很有必要传输网络信号、监控信号或其他多媒体信号的场所、临时工作场所--大型活动场所、 会展中心、建筑工地、灾难现场救援等临时办公场所的办公、监控和信息的传递。频繁的更改环境位置的场所--如部队演习、建筑工地、道路桥梁施工等需求监控的场所,又经常变动位置的地方,采用无线的形式便于重复使用而不造成浪费有线网络的延伸--由于成本问题或实际环境情况,有线网络没有铺设或无法铺设的区域可以通过无线的形式进行传输。
对于有线网络的备份--对于一些重要场所地方,为了起到双保险,可以采用无线的形式对链路进行备份处理,一旦某一链路中断,另外一条链路马上可以发挥作用。
设备参数 | ||
处理器 | Atheros AR9342 (560MHz) | |
运行内存 | 64MB DDR2 | |
存储内存 | 8MB | |
电源功耗 | ||
供电方式 | 24V PoE | |
功耗 | 5.5 W | |
环境 | ||
温度 | 工作温度:-20ºC to 70ºC;储存温度: -40ºC to 90ºC | |
湿度 | 工作湿度: 5% to 95% (非冷凝);储存湿度: Max.90% (非冷凝) | |
有线 | ||
有线网络 | 两个RJ45接口 | |
发射功率及接收灵敏度 | ||
发射功率 | 数据传输速率 | 5GHz(汇总) |
HT20 MCS0 | 25dBm | |
HT20 MCS7 | 19dBm | |
HT40 MCS0 | 24dBm | |
HT40 MCS7 | 19dBm | |
接收灵敏度 | 数据传输速率 | 5GHz |
HT20 MCS0 | -94dBm | |
HT20 MCS7 | -77dBm | |
HT40 MCS0 | -93dBm | |
HT40 MCS7 | -75dBm | |
天线 | ||
增益 | 17dBi | |
方向 | 定向 | |
频率范围 | 5.1-5.9 GHz | |
极化方式 | 双极化 | |
-3dB 方位波束宽度 | 水平(端口1): 30 度 ; 垂直(端口2): 33度 | |
水平波束宽度(定向赋形) | 水平(端口1): 17 度 ; 垂直(端口2): 17 度 | |
隔离 | -40dB (Max) | |
前后比 | -30dB (Max) | |
驻波 | 水平(端口1) : < 1: 1.87; 垂直(端口2): < 1: 1.55 | |
交叉极化隔离 | -28dB (Max) | |
旁瓣 | <-12dB | |
其它 | ||

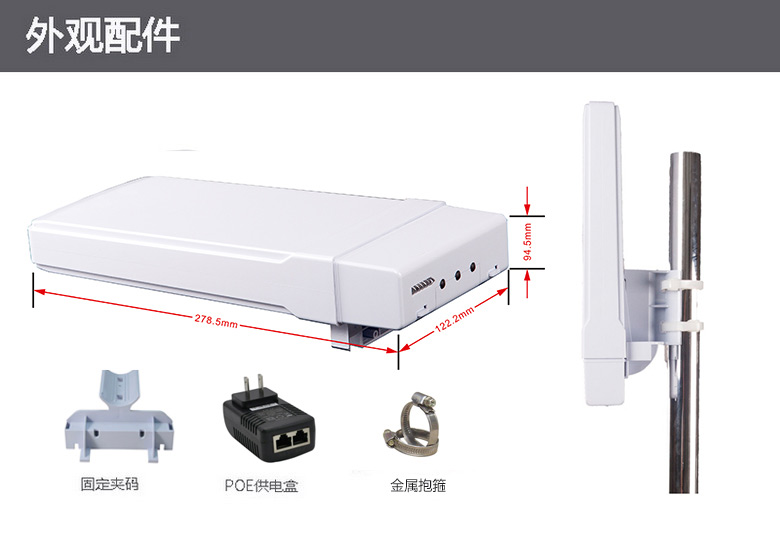

尺寸 | 122.2*94.5*278.5(mm) | |
重量 | 400g(不带包装);700g(带包装) |
SF-5017CH在各行各业都有广泛的应用:
企业之间的信息传递--在大型企事业单位之间的厂房、办公楼之间的网络连接,由于场地的扩展需要新增厂房仓库,这些建筑之间的跨越比较大,不方便走线或需要很多协调工作,在这里高带宽无线信息的传递可以迅速解决这些问题。在很多情况下,有线的线路是很难铺设的,如:历史悠久的建筑、旧的建筑、开阔的区域、繁忙的街道、难以布线的环境大型机械较多的建筑工地、矿区、隧道、山区、无人区、江河、风景名胜区域、油田等等环境,不方便架线,但是又很有必要传输网络信号、监控信号或其他多媒体信号的场所、临时工作场所--大型活动场所、 会展中心、建筑工地、灾难现场救援等临时办公场所的办公、监控和信息的传递。频繁的更改环境位置的场所--如部队演习、建筑工地、道路桥梁施工等需求监控的场所,又经常变动位置的地方,采用无线的形式便于重复使用而不造成浪费有线网络的延伸--由于成本问题或实际环境情况,有线网络没有铺设或无法铺设的区域可以通过无线的形式进行传输。
对于有线网络的备份--对于一些重要场所地方,为了起到双保险,可以采用无线的形式对链路进行备份处理,一旦某一链路中断,另外一条链路马上可以发挥作用。

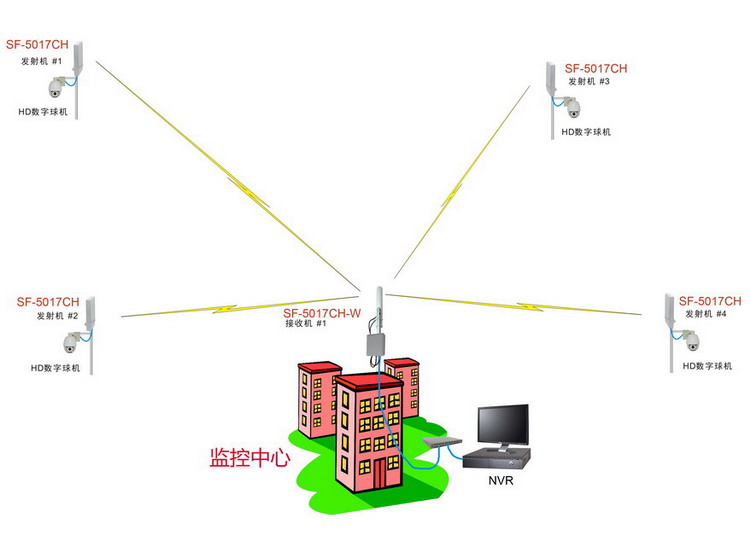

产品应用图例一:

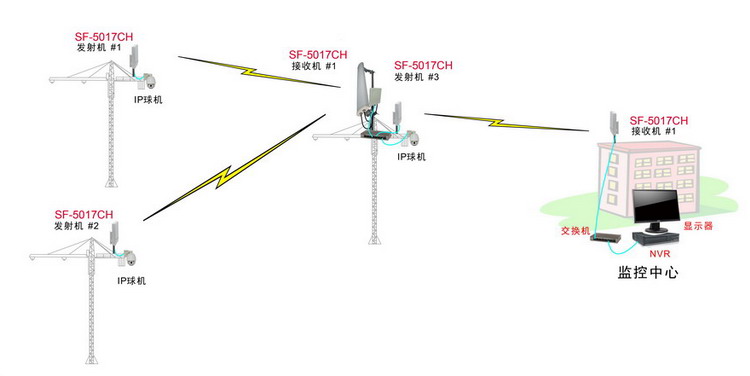

产品应用图例二:
