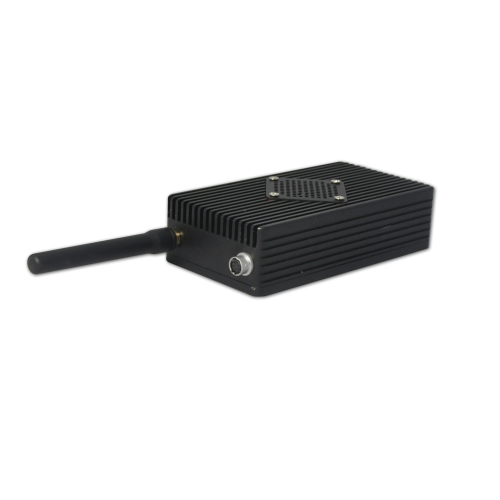

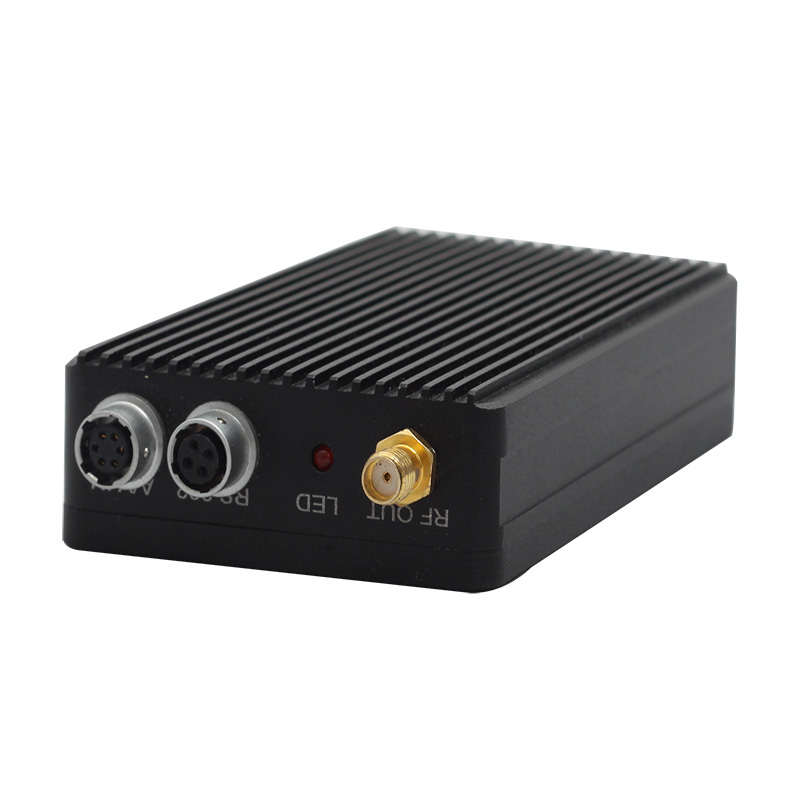

密取型标清发射机

密取型标清发射机

产品简介:密取单向标清图像移动无线视频传输系统,是我公司生产的广播级标清图像实时传输系统。采用当前领先的COFDM调制技术,有相对窄的空中带宽(8MHz)和极强的抗多径干扰能力,并结合国外先进的分集接收技术,克服模拟技术和常规调制技术下图像传输多径反射及遮挡所带来的困扰,实现在高速运动或非视距条件下仍能实时传输高质量标清图像,特别适合于复杂环境下使用;音视频编码采用MPEG-2标准,具有画质清晰、色彩亮丽、图像流畅的特点。

产品概述产品参数设备应用相关案例


       密取单向标清图像无线传输系统,是我公司生产的广播级标清图像实时传输系统。采用当前领先的COFDM调制技术,有相对窄的空中带宽(8MHz)和极强的抗多径干扰能力,并结合国外先进的分集接收技术,克服模拟技术和常规调制技术下图像传输多径反射及遮挡所带来的困扰,实现在高速运动或非视距条件下仍能实时传输高质量标清图像,特别适合于复杂环境下使用;音视频编码采用MPEG-2标准,具有画质清晰、色彩亮丽、图像流畅的特点。



 系统优势:

   ● 工作频段可在300MHz~860MHz订制;

   ● 端到端延时为300毫秒;

   ● 高速移动及多径干扰下可稳定传输图像;

   ● 强大的NLOS非视距传输能力;

   ● 发射功率0.5-1.5W订制;

   ● 具有空间分集接收能力,双天线接收,信号稳定、图像流畅;

   ● 体积小,重量轻,安装使用便捷。

相关产品




发射机产品参数

调制方式

COFDM

工作电压

DC9V~DC15V

工作电流

≤0.7A DC12V

控制接口

标准RS232接口,8位数据位,1位停止位,偶校验,波特率: 19200

透明数据接口

一个单向的透明串口传输。(需要解密板的配合),8位数据位,1位停止位,支持奇校验,偶校验,无线校验,波特率:1200、2400、4800、9600、19200、38400、57600、115200、230400

加密方式

支持128位的加密,解密要解密板的配合

调制映射

QPSK(4QAM)、16QAM、64QAM

前向纠错

1/2  2/3  3/4   5/6  7/8

保护间隔

1/32  1/16  1/8  1/4

载波数

2K

频率带宽

8M,4M,2M可调

传输码流

2000kbs~20000kbs可调

发射功率

0.5W /1.5W

传输频率

可任意频率定制,频率连续可调,步进为1MHz

功率平坦度

10MHz带内小于0.2dB

带肩比

输出功率为27dB时,带肩比优于-30dB

二次谐波

≤-45dB

MER

32Db

输入视频

1Vp-p,75欧姆

输入音频

左右声道

视音频接口

军用航空插头

视频编码格式

MPEG-2F

图像质量

大于4M码流时为720×576

视频制式

NTSC、PAL可设

防护标准

全铝散热器型机箱,防尘,防水,防锈蚀,防震设计



相关产品


系统应用:

       可应用于公安、消防、交警、人防应急、城管执法、环保监控、三防应急、水利防汛、电力抢险、铁路抢险、海事执法、海监巡查、海关边防、码头监控、森林防火、油田防盗、军事侦察、电视转播等等;适合城区、海上、山地等多种复杂环境中高质量图像的实时移动传输。



系统应用形式:

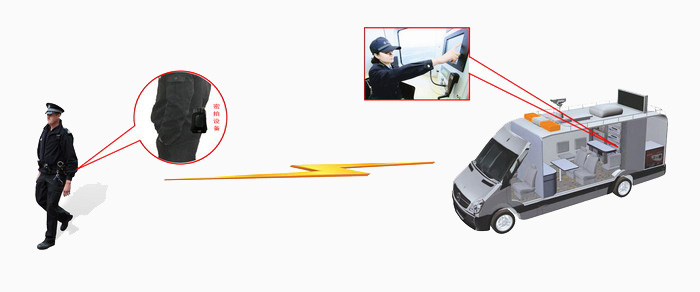

       主要应用于单兵视频回传或无人机视频回传场景,由前端发射设备将现场标清视频信号传输到手持接收机上并显示视频图像,进行实时监控。

  应用场景一
便携移动视频无线传输方案
