扣板式高清发射机

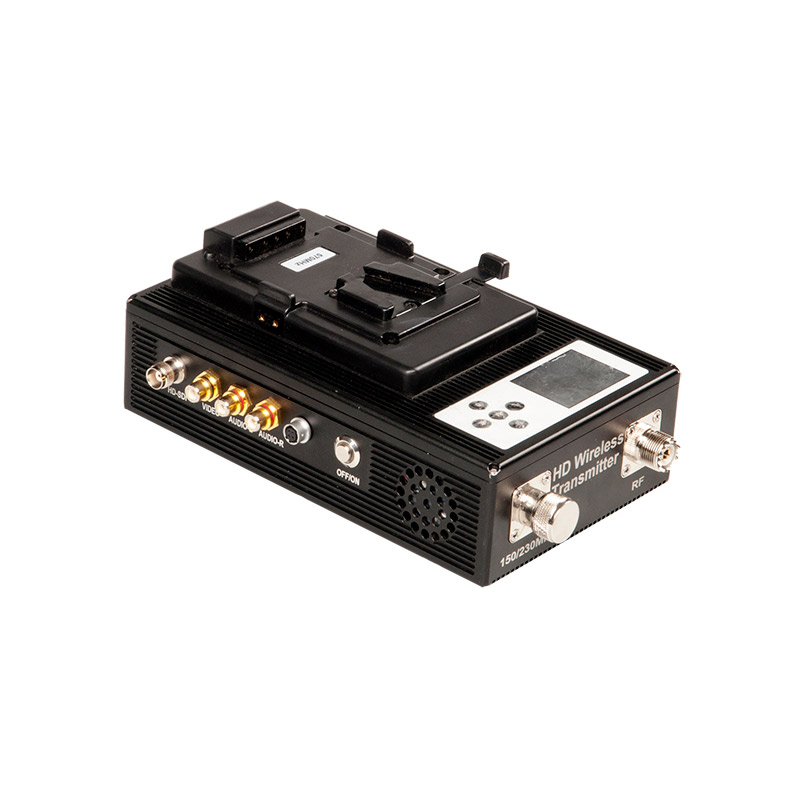

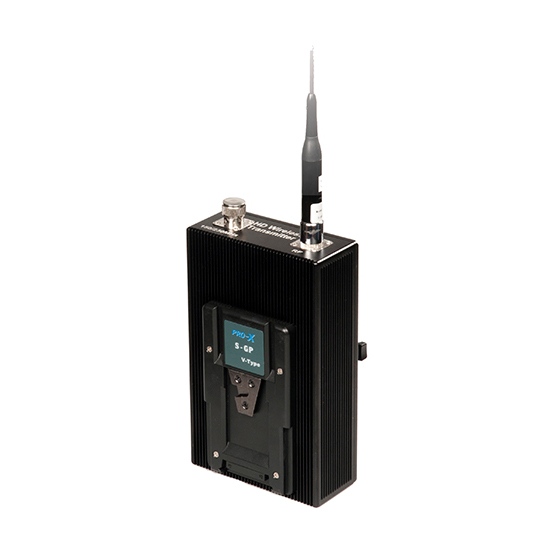

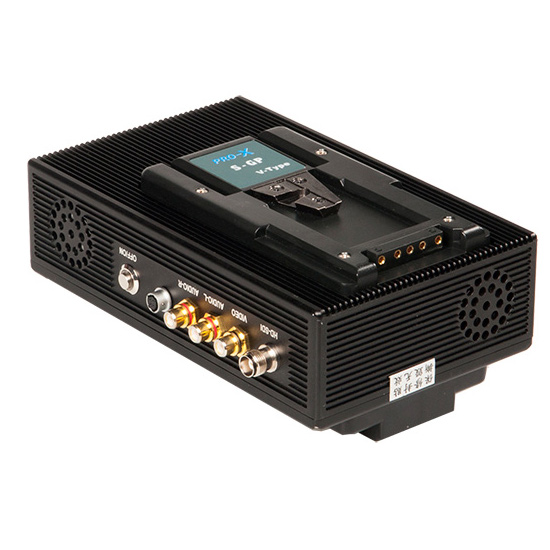

扣板式高清发射机

产品简介: SF-M8801K2W系列COFDM移动无线图像实时传输系统是我公司生产的扣板式无线视频发射机。采用当前领先的COFDM调制技术,有相对窄的空中带宽(2MHz)和很强的抗多径干扰能力,克服模拟技术和常规调制技术下图像传输多径反射及遮挡所带来的困扰,实现在高速运动中拍摄并实时非视距传输高质量图像,特殊适合于复杂环境的使用。该系列产品面板上配备广电标准卡口,适用于电视转播,新闻采访等多个领域。

产品概述产品参数设备应用相关案例


产品介绍
       SF-M8801K2W系列COFDM移动无线图像实时传输系统是我公司生产的扣板式无线视频发射机。采用当前领先的COFDM调制技术,有相对窄的空中带宽(2MHz)和很强的抗多径干扰能力,克服模拟技术和常规调制技术下图像传输多径反射及遮挡所带来的困扰,实现在高速运动中拍摄并实时非视距传输高质量图像,特殊适合于复杂环境的使用。该系列产品面板上配备广电标准卡口,适用于电视转播,新闻采访等多个领域。

主要特色:

   ● 功耗低,散热好,工作温度低(≤45℃)

   ● 一体化设计,自带电池和外接电源接口,方便使用

   ● 图像质量高,图像清晰稳定、无拖尾现象

   ● 绕射能力强,传输距离远,支持非视距传输

   ● 采用COFDM 调制技术和MPEG-2 图像压缩技术功率稳定、动态功率可调


相关产品


产品参数:

射频调制部分

工作频段

138MHz~4400MHz 频率可订制

输出功率

1~5W液晶调节

调制方式

COFDM

信道带宽

2/2.5/4/8MHz

纠错方式

FEC@Viterbi (1/2,2/3,3/4)

保护间隔

1/32,1/16,1/8,1/4

加密方式

手动AES双重加密

系统部分

编码

符合H.264技术标准

码流

2Mbps~12Mbps

系统延时

300ms

误码率

≤10-6

传输距离

机载使用>70公里;海事应用>30公里;城区应用>6公里;郊区应用>9公里(因实际环境不同或有差异)

使用方式

扣板式

音视频部分

压缩格式

H.264

音视频输入

数字HD-SDI、模拟CVBS音视频 或 数字HDMI、模拟CVBS音视频(选用)

图像清晰度

HD1080P(1920*1080),兼容1080I、720P、480P及标清

图像帧率

标准24、50、60帧/秒, 兼容其他帧率

视频输入物理接口

TNC、BNC母头、HDMI标准接口

音频输入物理接口

TNC、BNC母头、HDMI标准接口

其它部分

参数显示

自带LCD液晶显示、调节参数

供电

广电专用电池DC14.4V SONY V型扣

外形尺寸

200×125×50 mm (L×W×H)

重量

1.5Kg


相关产品


       该系列产品面板上配备广电标准卡口,适用于电视转播,新闻采访等多个领域。

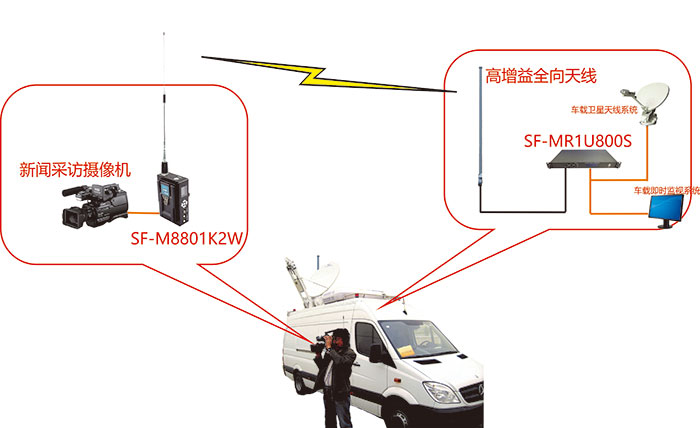

应用图例一:直接传输
广电扣板高清发射机

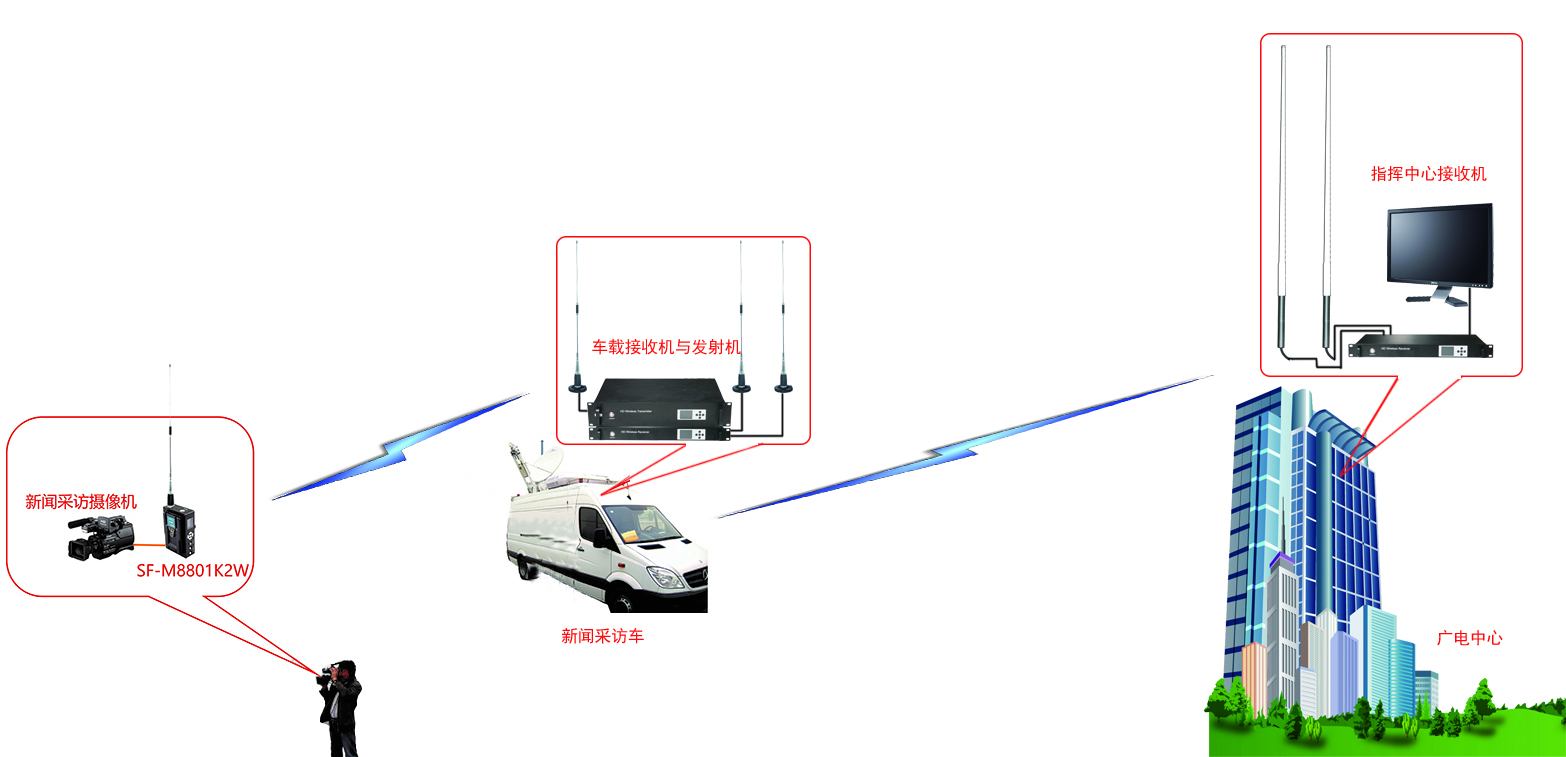

应用图例二:中继传输
