无人机专用图数一体无线传输设备

无人机专用图数一体无线传输设备

产品简介: SF-2300NP无人机专用图数一体无线传输设备是我公司自主研发的高清OFDM双向无线数据透传系统,该套设备采用国际领先的超低延时编解码技术,能够提供高清视频/两组高速率数据/语音/透传网络等综合无线传输。设备所用的无线频段可定制,采采用抗干扰技术,避免与其它无线设备生产干扰。本产品专门用于无人机图传,发射同体积小仅74*51*25.5mm,82g超轻重量,接口丰富,同时提供视频与数据传输通道。操作使用简单,100米高度理论传输距离10公里以上。

产品概述产品参数设备应用相关案例


       SF-2300NP无人机专用图数一体无线传输设备是我公司自主研发的高清OFDM双向无线数据透传系统,该套设备采用国际领先的超低延时编解码技术,能够提供高清视频/两组高速率数据/语音/透传网络等综合无线传输。设备所用的无线频段可定制,采用抗干扰技术,避免与其它无线设备生产干扰。可以在相对复杂的环境中进行稳定的数据传输,同时还可以在高速运动过程中进行稳定的数据传输。非常适合在复杂的环境中进行视频传输,尤其适合无人机的高清图像传输。

   ●   重量轻、功耗低

   ●   提供HDMI接口图像质量达1080P高清晰图像,图像质量高,延时低、无拖尾现象

   ●   双向以太网口传输

   ●   双向语音传输

   ●   两组RS232双向数据传输通道

   ●   一组单向TTL数据传输通道

   ●   采用H.264压缩编解码方式及OFDM数字调制方式

   ●   功率稳定、动态功率可调



相关产品

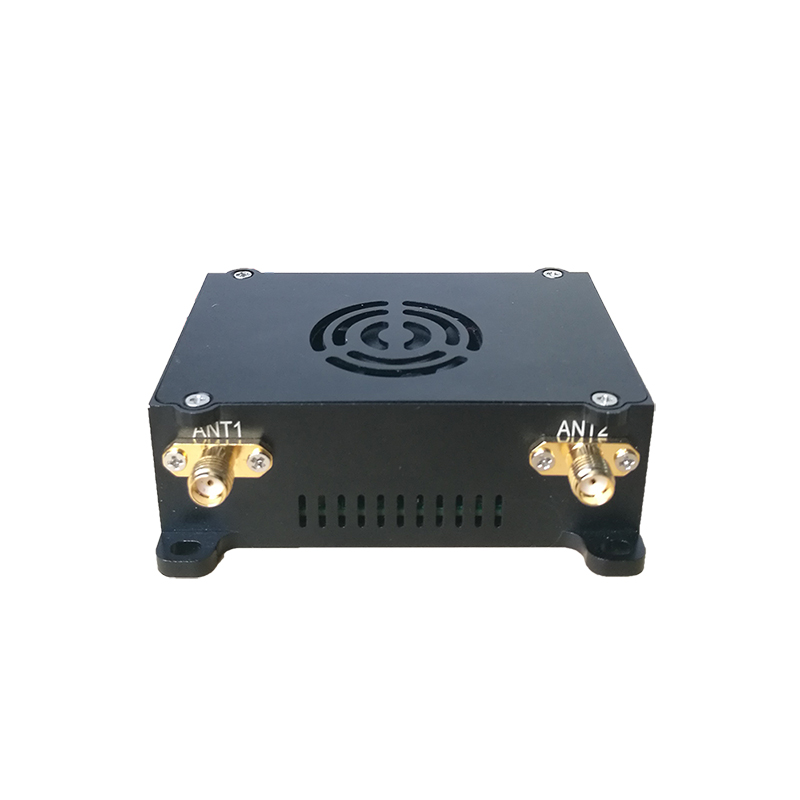

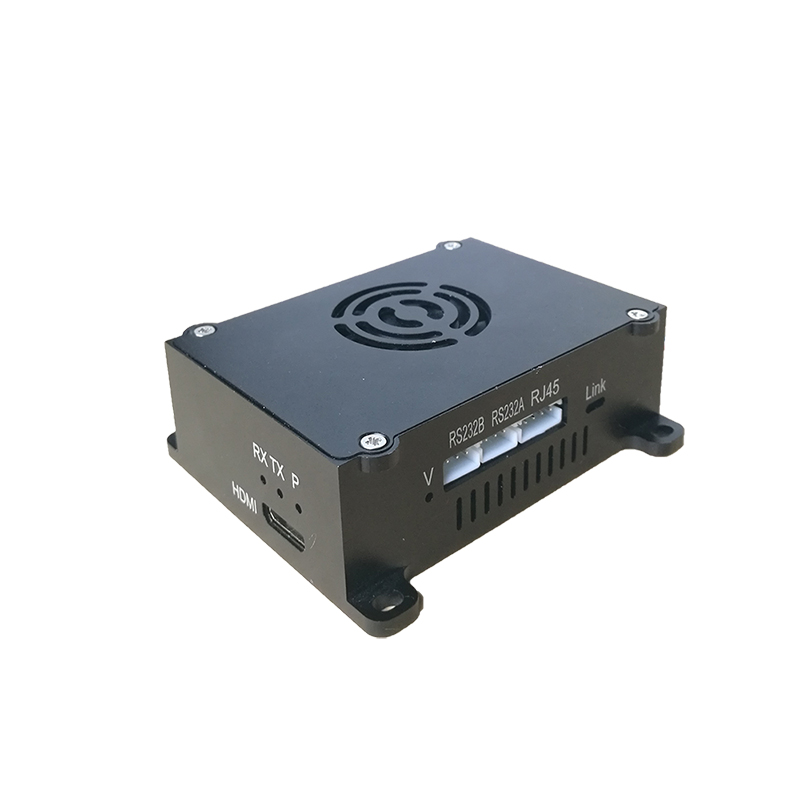

SF-2300NP发射机参数

项目

描述

视频

视频输入

Mini   HDMI 输入或 AV 输入

视频制式

Mini HDMI输入:1080@60P、1080@50P、1080@30P、1080@25P、1080@24P、1080@60I、1080@50I、1080@30I、720@60P、720@50P、720@30P、各种模式自适应;

AV输入:720x480   60I(NTSC),720x576 50I(PAL),模式自适应

视频编码

采用H264编码技术,最大支持1080P@60,向下兼容其它各种分辨率、帧速率编码

音频

音频输入

Mini   HDMI数字音频输入或AV模拟音频输入

音频输出

SPK输出线可直接接1W扬声器

数据

网口

1路双向无线透传以太网口

RS232

2路双向无线透传RS232串口,波特率可配置

TTL串口

1路从发射到接收的单向透传TTL串口(3.3V电平),波特率可配置

无线

天线

双天线发射与接收,MIMO工作方式

无线频段

2304~2390MHz,中心工作频点可配置

无线带宽

4MHz或8MHz,空口速率最大可到25Mbps

发射功率

1W

接收灵敏度

-102dBm(4MHz   带宽时)

无线加密

128位AES

物理

电压

宽电压输入:7~24V,发射功率1W时功耗在1100mA@12V左右

天线接口

SMA外螺纹内孔

尺寸

74*51*25.5mm

重量

82g

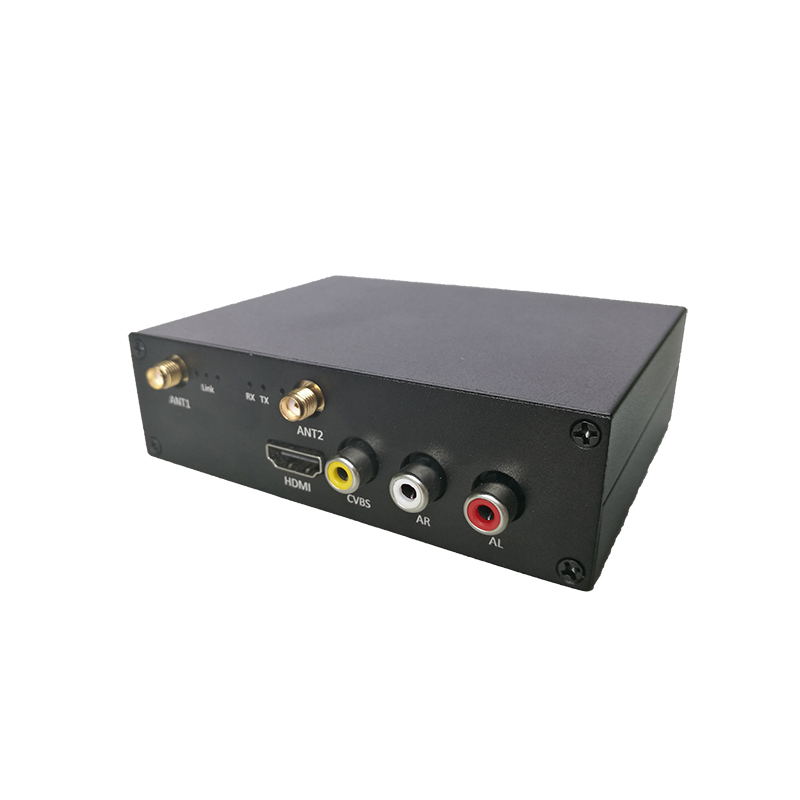

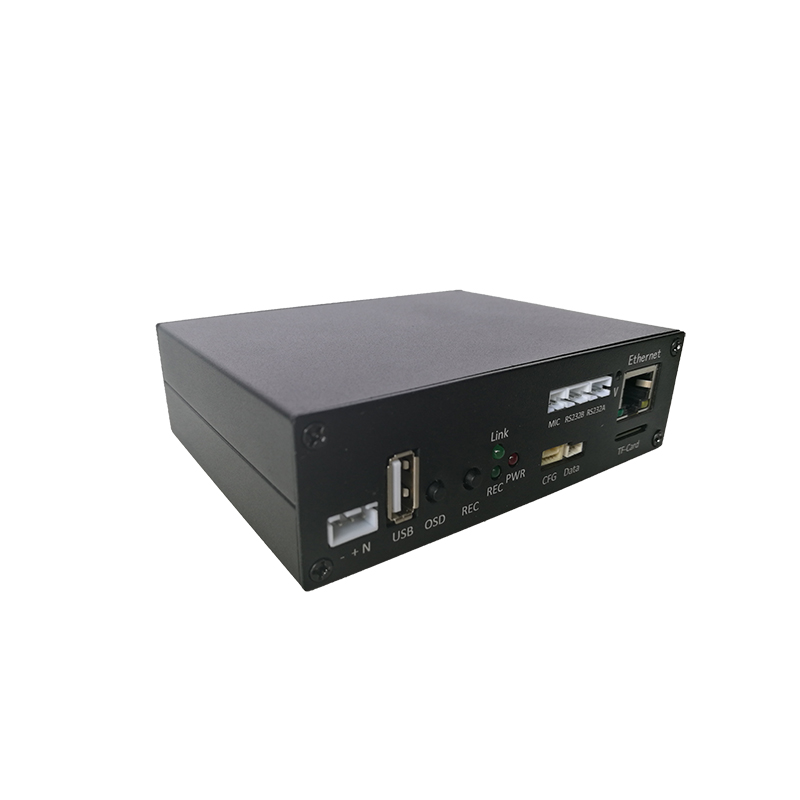

SF-2300NP接收机参数

项目

描述

视频

视频解码

低延时H.264解码播放,最大支持1080P@60fps H.264解码

视频输出

HDMI、AV接口同时输出解码后的音视频,支持USB口接Android手机解码显示

视频存储

支持TF卡或U盘存储无线接收到的视频,录制文件带时间信息(具备RTC功能)

音频

音频输出

通过HDMI与AV接口与视频一起同时输出

音频输入

MIC接口外接麦克风输入音频

数据

网口

1路双向无线透传以太网口

RS232

2路双向无线透传RS232串口,波特率可配置

TTL串口

1路从发射到接收的单向透传TTL串口(3.3V电平),波特率可配置

无线

天线

双天线发射与接收,MIMO工作方式

无线频段

2304~2390MHz,中心工作频点可配置

无线带宽

4MHz或8MHz,空口速率最大可到25Mbps

发射功率

1W

接收灵敏度

-102dBm(4MHz   带宽时)

无线加密

128位AES

物理

电压

宽电压输入:7~24V,发射功率1W时功耗在500mA@12V左右

天线接口

SMA外螺纹内孔

尺寸

115*90*34mm

重量

268g


相关产品

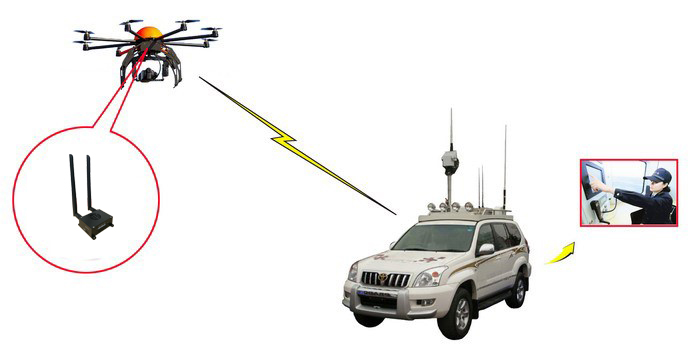

       本产品为专门用于无人机图传,发射同体积小仅74*51*25.5mm,82g超轻重量,接口丰富,同时提供视频与数据传输通道。操作使用简单,100米高度理论传输距离10公里以上。
