产品简介: SF-1020P-HD-系列背包式高清视频终端采用嵌入式系统架构,高性能H265编解码处理器设计。设备支持视频采集、编码压缩、传输、双向对讲、地理定位等功能,支持4G全网通网络制式;多卡绑定传输策略,最多可支持四卡同时传输。可用于电视直播图传、无人机图传、高清赛事直播等实时性要求高的应用场景。
SF-1020P-HD系列背包式高清视频终端采用嵌入式系统架构,高性能H265编解码处理器设计。设备支持视频采集、编码压缩、传输、双向对讲、地理定位等功能,支持4G全网通网络制式;多卡绑定传输策略,最多可支持四卡同时传输。可用于电视直播图传、无人机图传、高清赛事直播等实时性要求高的应用场景。
产品特点:
● 1路HDMI视频输入
● 1路AHD视频输入(兼容CVBS)
● 视频编码H.265/264 Main Profile,最高支持1080P传输和存储
● 音频支持AAC编码,最高32K采样率
● 本地存储,支持2张TF卡存储,单张支持128GB
● 前端和中心可以进行双向语音对讲
● 4G LTE四卡绑定、双卡绑定、单卡传输
● 图片抓拍,JPEG格式,最高支持200W像素图片
● GNSS北斗/GPS定位
● 蜂鸣器欠压提示和呼叫提示
● Bgan键在4G和有线之间一键切换
● 大容量锂电池,支持设备长时间续航
本系统分为前端子系统、承载网络、监控客户端三个部分组成。
本系统设计是基于4G无线传输的视频监控系统,前端执法人员或者直播现场工作人员携带背包设备,将现场情况和所在地周边的音频和图像进行压缩、编码传输到后端指挥中心的监控平台上面,方便后方领导及相关人员的观看与指挥调度工作。
便携背包应急指挥终端采用先进的4G无线网传输视频信号,无需铺设线路,极大地降低建设成本,同时可以轻松实现随时随地的远程实时监控,视频资料也可以随时进行录像,录像资料的检索与查阅也非常快速、方便。内置大容量锂电池,续航能力可达4-5小时,解决了供电问题。
前端子系统
前端视频采集系统负责将采集的各监控点视频图像经过压缩编码后通过4G无线网络上传到监控中心,实现视频的远程观看。当然内置的GPS模块还可以实时将车辆人员所在的位置准确可靠的上传到应急指挥中心,使指挥中心时刻了解车辆所在的位置以便快速调度。
承载网络
通过4G网络把前端的视频数据传输到后端应急指挥中心的监控平台上。
监控客户端
通过监控指挥中心的PC上面的深方科技监控平台或者一部安装了手机监控客户端的4G手机来观看现场的情况、指挥和调度前端车辆执行任务。

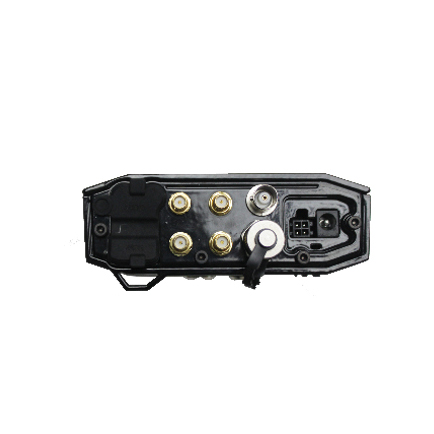

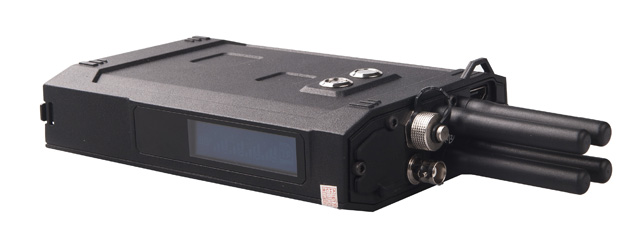

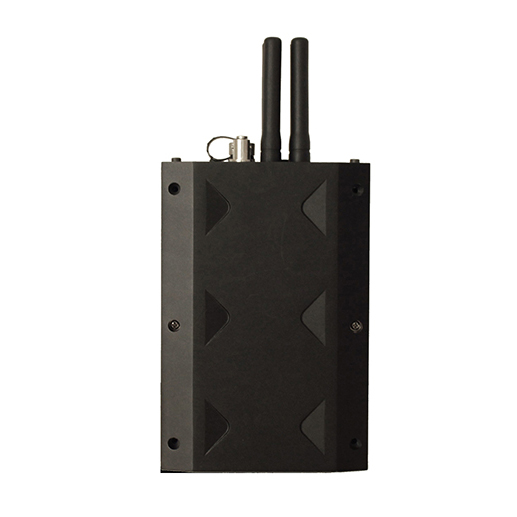

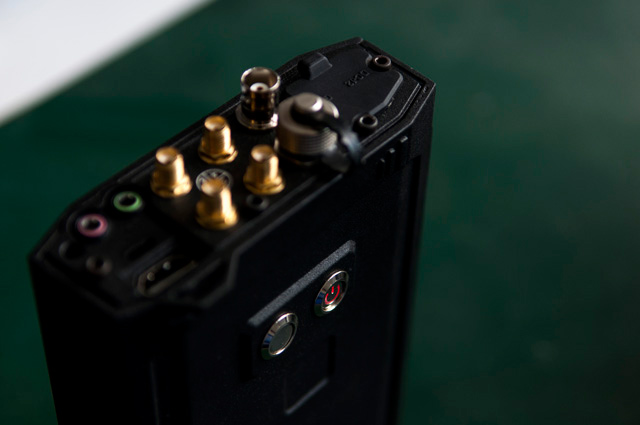

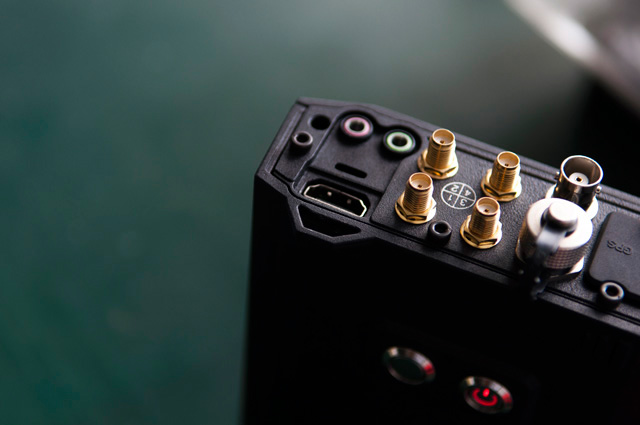

产品附图
项目 | 详细描述 | |
视频 | 标准的HDMI输入 | TYPE A(19针);1080P:25/30/50/60Hz,720P:25/30/50/60Hz |
AHD输入 | BNC接口;1080P@25fps/720P@25fps,兼容CVBS模拟信号 | |
视频流 | 实时流、存储流 | |
视频编码 | H.265/264 Main Profile | |
音频 | 音频输入 | 红色:3.5mm插孔 |
音频输出 | 绿色:3.5mm插孔 | |
编码标准 | AAC/ADPCM/G711A/G711U等压缩方式 | |
定位功能 | 北斗/GPS | 支持内置北斗/GPS混模定位,黑色四芯插座 |
网络 | 有线 | RJ45:TCP/IP、ARP、HTTP、SMTP、RTP、DHCP、PPPOE协议 |
无线 | 四卡、双卡、单卡传输,支持多个无线通道捆绑传输视频,自适应网络带宽,支持WCDMA、EVDO、TD-SCDMA、TDD-LTE、FDD-LTE的3G/4G网络 | |
专网 | 支持400M/800M/1.4G/1.8G LTE专网网络 | |
复位 | 隐藏式轻触开关 | 开机状态下,长时间按压15秒后恢复出厂设置 |
电源接口 | 内针外圆 | DC12.6V 3A,5.5X2.5mm |
航空头接口 | 七芯,圆形螺纹锁扣 | 1、报警输入 2、COM 3、报警输出 4、RS232+ 5、RS232- 6、电源输出DC 12V;500mA 7、公共地线 |
存储 | TF卡 | 双卡存储,单卡最大支持128G |
SIM/UIM卡 | 标的SIM/UIM卡 | 4卡槽,TD-LTE和FDD-LTE制式 |
电源按键 | 金属自锁式 | 红色指示灯,按下开机长亮 |
网络切换按键 | 金属自弹式 | 按下切换网络,循环方式:移动蜂窝网络、有线网络 |
尺寸 | 整机尺寸 | 长宽高115*40*171mm |
重量 | 整机(含4条天线) | 1.0Kg |
功耗 | 整机 | 待机:4W,四卡传输:11.5W |
环境 | 工作温度 | -20°C-55°C |
工作湿度 | 10%-90% |
应用领域:
l、视频直播:利用4G网络,现场记者只需要拿一台带有便携背包设备的摄像机,就可以直接将现场拍摄的视频传送到电视台编辑系统,进行实时电视播放。可以有效实现统一规划、统一标准、实时高效,第一时间通过电视让广大观众了解身边发生的重大新闻事件,真正做到了随时随地现场直播,完全可以不用电视直播车,在功能上更为先进的同时,且不需要花费大量的人力、财力去维护系统。
2、应急指挥:对于公安、人防、交警、城管等行政执法部门,在紧急突发情况下,通过远程实时视频图像可以多角度观察现场情况,实时性要求高,以便决策分析和统一指挥。四卡背包便携设备可以满足对实时、高清、远程协助、回看等要求较高的行业。
3、无人机4G图传:在视频直播方面,无人机航拍直播价格便宜、形式新颖,电视台直播、大型赛事直播各种应用场景应运而生。通过四卡背包传输系统,无论决策者身在何处,均可以第一时间通过手机、平板、电脑获取无人机采集的现场实时无人机航拍图像,提升应急决策效率。同时提升现场视频数据的安全性,即便无人机不幸受到物理攻击坠落,现场视频数据也得到妥善保存,真正实现“千里之外,尽在眼前”。

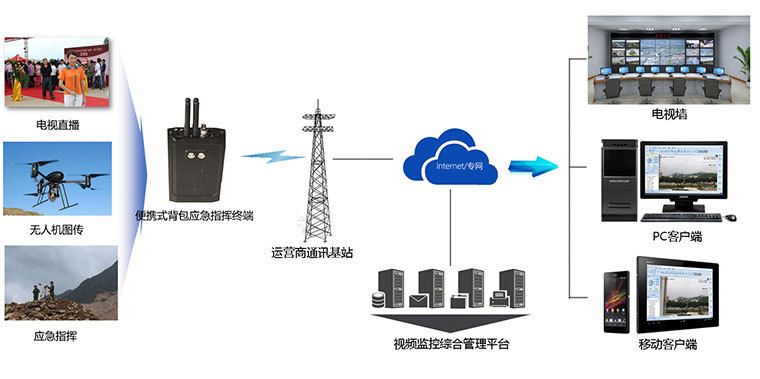

系统组网:
